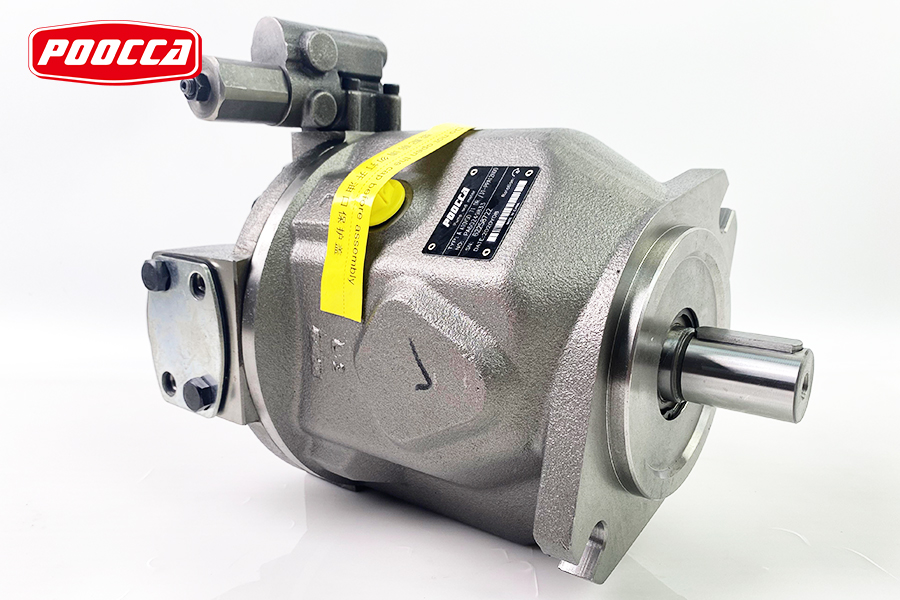

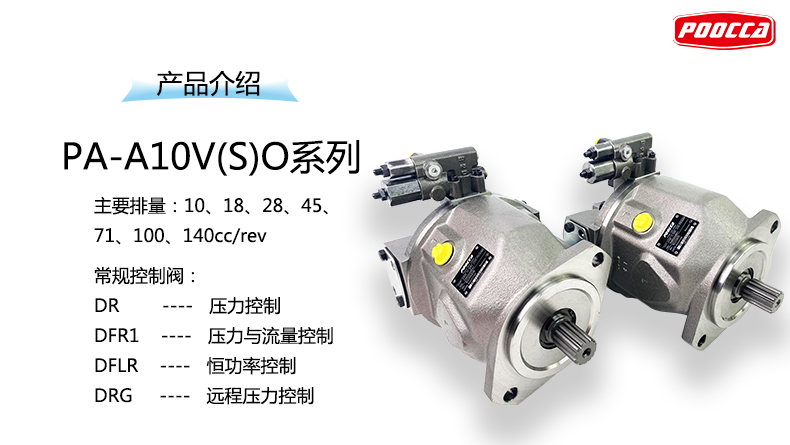

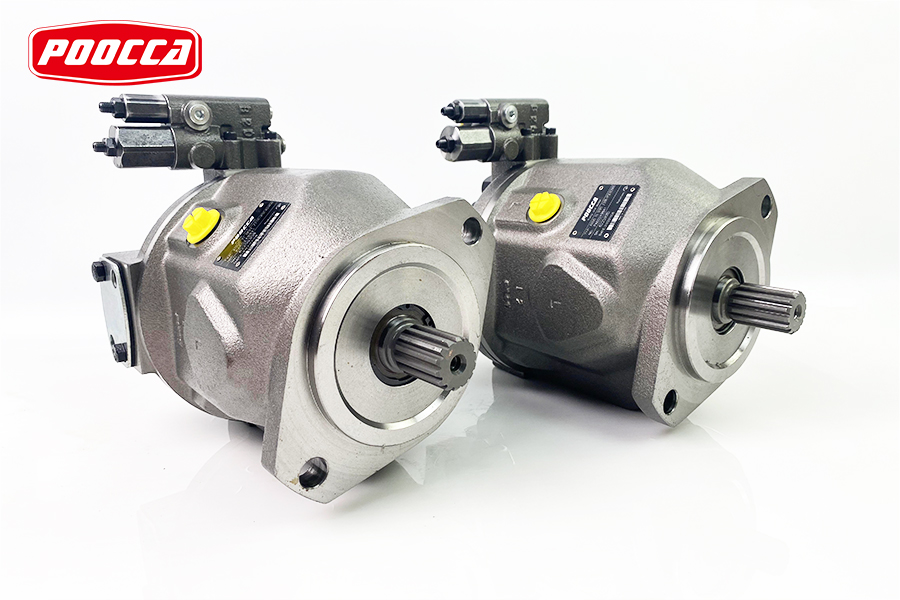

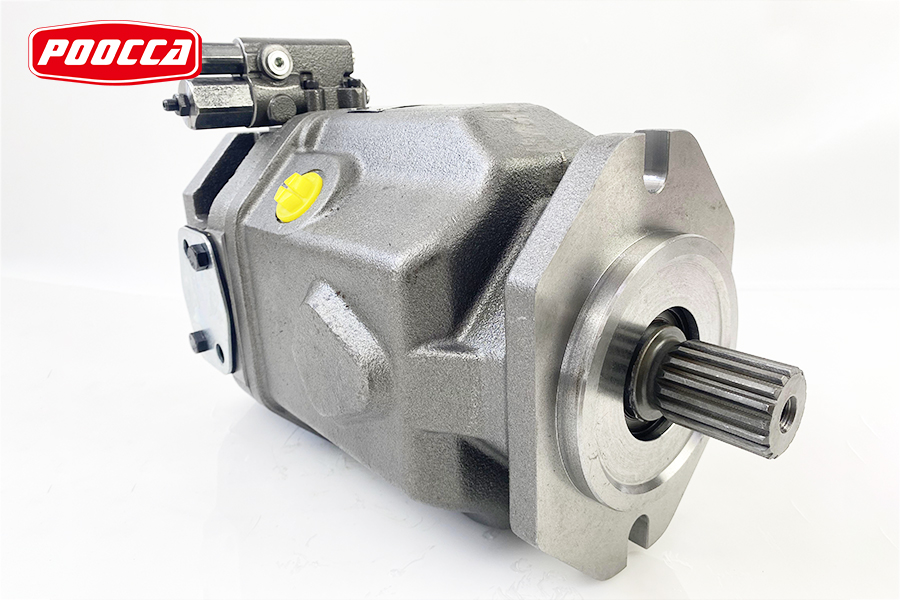

力士樂A10VSO型號31和52系列泵特點:

　　— 用于液壓開式回路的斜盤結構軸向柱塞變量泵

　　— 流量正比于驅動轉速和排量，并能通過調節斜盤傾角實 現無級變量

　　— ISO標準的安裝法蘭

　　— 法蘭連接符合SAE米制

　　— 有兩個殼體泄油孔

　　— 優良的吸入性能

　　— 允許連續運行壓力可達280 bar

　　— 低噪聲

　　— 長壽命

　　— 驅動軸能承受軸向及徑向負載

　　— 高的功率/重量比

　　— 廣范圍的多種控制形式

　　— 控制響應時間短

　　— 采用通軸結構，可用于多回路系統

　　德國力士樂A10VSO型號31和52系列型號選型參考詳解：

　　舉例型號：A10VSO100DFR1/31R-PPA12N00

　　A10VS→斜盤式變量泵，此系列工業驅動用，公稱壓力 28MPa，最高壓力35MPa;

　　O →運行方式，此系列用于開式回路系統;

　　18 →排量規格此型號為18m3(另有10、28、45、71、100、140等常見規格排量)

　　DFR1 →控制機構，(DG表示兩位控制直接驅動;DR(G)表;示壓力控制遠程控制;DFR(1)壓力/流量控制 ;帶有1指在X油路無小孔;DFLR壓力/流量/功率控制;FHD流量 控制，和先導壓力有關帶壓力控制;FE1**流量電控;DFE1**壓力/流量電控;ED電液壓力控制);

　　31 →產品系列

　　R →轉動方向(R順時針，L逆時針)

　　P →密封(P指帶FKM軸封的NBR(丁晴橡膠，符合DIN ISO 1629),V指FKM(佛橡膠，符合DIN ISO 1629))

　　P →軸端(P指帶鍵直軸 DIN 6885,S指花鍵軸SAE,R指花鍵軸SAE(較高的通軸驅動轉矩));

　　A →安裝法蘭孔(A指ISO 2孔，B指ISO 4孔);

　　12 →工作油口連接，{壓力油口B 吸油口S}在相反方向 ，SAE油口米制固定螺釘;

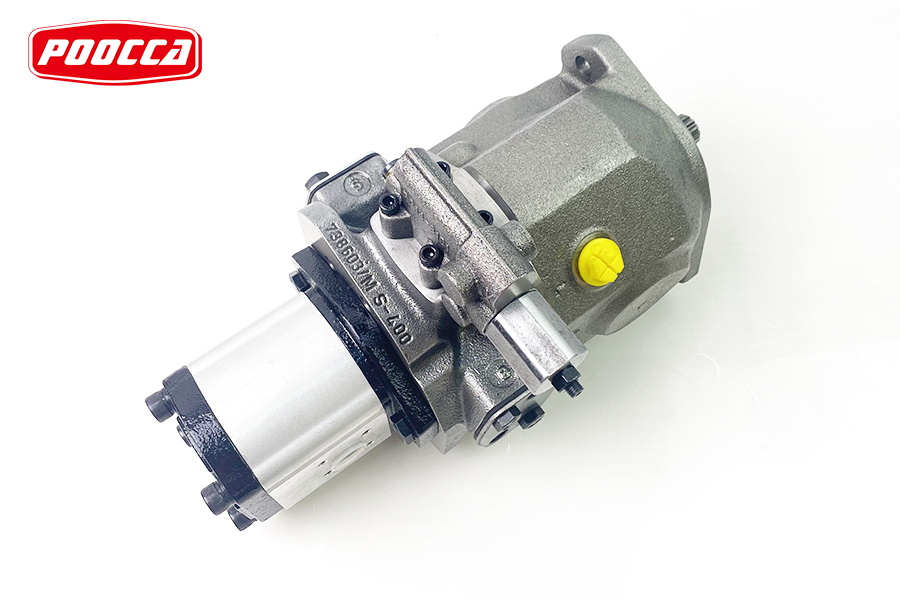

　　N00 →通軸，(N00無通軸驅動;有通軸驅動帶軸向泵、齒輪泵回徑向柱塞泵KB2、K51、KB3、K01等等)

　　- A10VSO 泵設計用于開式回路中。

　　- 軸向柱塞單元的項目規劃、組裝和調試須由合格人員進行。

　　- 在使用軸向柱塞單元前，請完整閱讀相應的說明手冊。

　　- 如有必要，請向博世力士樂索取這些手冊。

　　- 運行期間及運行后不久，軸向柱塞單元 (特別是電磁鐵) 可能存在造成灼傷的風險。應采取適當的安全措施 (例如穿著防護服)。

　　- 根據軸向柱塞單元的不同工作條件 (工作壓力、油液溫度)，特性可能會改變。

　　- 工作管路油口：

　　· 油口和固定螺紋設計用于zui大規定壓力。機器或系統制造商須確保連接元件和管路的安全系數滿足規定的工作條件 (壓力、流量、液壓油、溫度)。

　　· 工作管路油口和功能油口僅設計用于液壓管路。

　　- 壓力切斷和壓力控制不提供過壓保護。單獨的溢流閥在液壓系統中提供。

　　- 須遵循此處包含的數據和說明。

　　- 該產品未被認證為滿足 DIN EN ISO 13849 的通用機器安全概念要求的部。

　　- 采用以下緊固扭矩：

　　· 安裝螺栓：對于符合 DIN 13 的 ISO 公制螺紋標準和符合 ASME B1.1 的螺紋標準的安裝螺栓，我們建議根據 VDI 2230 單獨檢查緊固扭矩。

　　· 軸向柱塞單元的螺紋孔：

　　zui大允許緊固扭矩 MG max 對于螺紋孔是zui大值，不得超過該值。

　　· 鎖緊螺釘：

　　對于與軸向柱塞單元一起提供的金屬鎖緊螺釘，需要施加緊固扭矩 MV。
